Saldatore per tubi compatto ad alta frequenza a stato solido da 100 kW

Nome dell'attrezzatura: saldatrice per tubi compatta ad alta frequenza a stato solido da 100 kW

Specifiche dell'attrezzatura: GGPY100KW

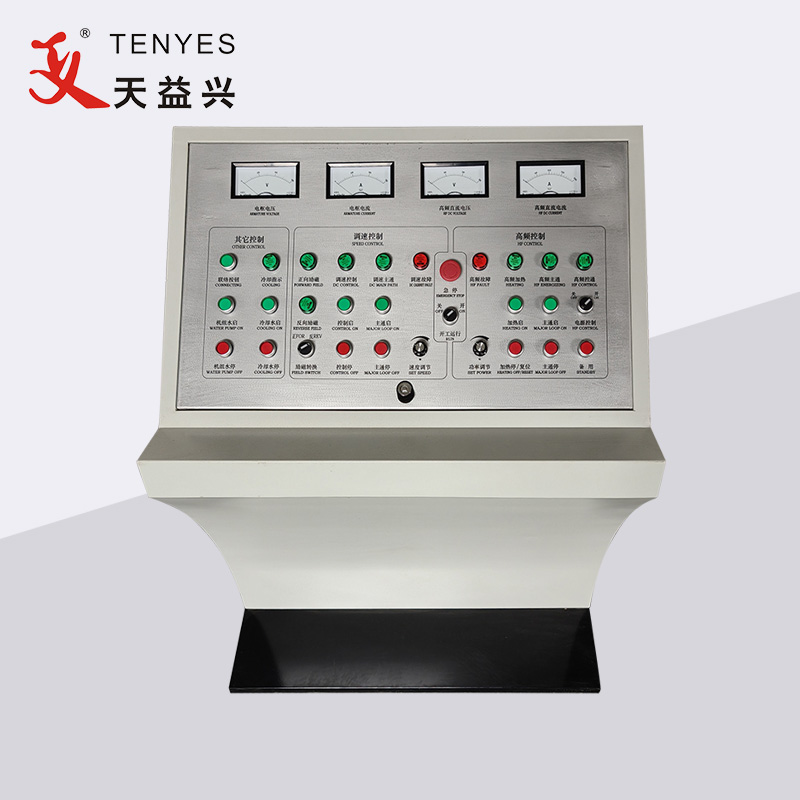

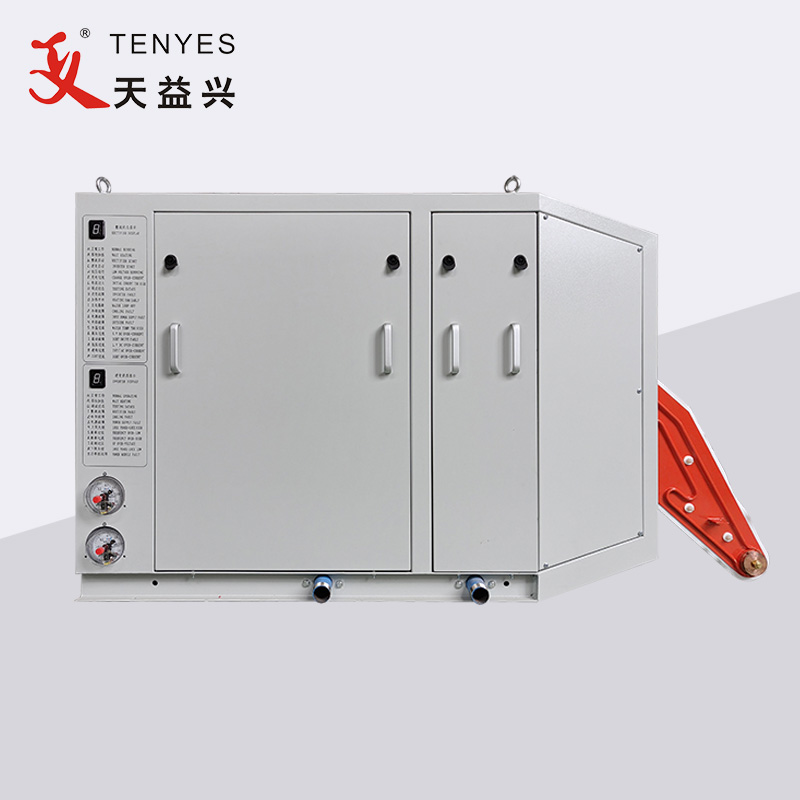

Componenti: armadio principale, console operativa, sistema di raffreddamento

Utilizzo dell'attrezzatura: utilizzata principalmente per la saldatura di normali tubi in acciaio al carbonio, acciaio inossidabile, alluminio e altri metalli non ferrosi.

Caratteristiche:

1. Fattore di potenza elevato: fattore di potenza ≥ 0,95, per questa apparecchiatura non sono necessarie apparecchiature aggiuntive di compensazione della potenza reattiva.

2. Risparmio energetico ed alta efficienza: poiché il trasformatore step-down di isolamento ad alta frequenza convenzionale viene rimosso, la linea di interconnessione viene notevolmente ridotta, quindi la perdita di potenza reattiva è ridotta. I test hanno dimostrato che l'apparecchio all-in-one consente di risparmiare circa il 30% rispetto ai convenzionali apparecchi a stato solido ad alta frequenza.

3. La potenza di uscita è stabile: il coefficiente di ondulazione in uscita è piccolo, il tubo d'acciaio saldato presenta meno sbavature, il cordone di saldatura è più uniforme, la finitura è elevata e la qualità della saldatura è buona.

4. Dimensioni ridotte, peso leggero, connessione semplificata, protezione completa, tempo di protezione della catena dei guasti ≤10us, debug e manutenzione convenienti e apparecchiature più affidabili.

Ambito di applicazione:

①　Diametro tubo in acciaio φ 7- φ 12

②　Lo spessore della parete del nastro di acciaio è 0,2-1 mm

③　Metodo di saldatura: saldatura a induzione

④　Velocità di saldatura: 60-130 M/min

Parametri operativi:

① Potenza nominale: 100KW

② Tensione CC nominale: 250 V

③ Corrente continua nominale: 450 A

④ Frequenza nominale: 600 KHZ

⑤ Efficienza complessiva: ≥ 85%

⑥ Potenza in uscita ad alta frequenza: ≥ 100kW

Requisiti di alimentazione:

① Forma di alimentazione: frequenza di alimentazione CA trifase a quattro fili, tensione di linea 380 ± 5%,

② Capacità di alimentazione: oltre 100 kVA.

③ Fattore di potenza: ≥ 0,85

④ Cavo di alimentazione: filo di rame plastico ≥ 75 mm²per fase, filo di terra ≥ 30 mm²

Saldatore per tubi compatto ad alta frequenza a stato solido da 100KW include raddrizzatore e inverter.

parte raddrizzatore: viene utilizzato per trasformare il raddrizzatore trifase da 380 V CA in corrente CC regolabile da 0-250 V dopo la regolazione della tensione, in modo da soddisfare le esigenze della successiva unità inverter. Ponte raddrizzatore trifase integrato, condensatore di carica, ponte IGBT, reattore di livellamento, dispositivo di filtraggio, circuito di controllo e protezione e strumento di visualizzazione.

Caratteristiche del circuito di controllo del raddrizzatore: è controllato da un microcomputer a chip singolo (mcs89c51) e da un circuito integrato digitale su larga scala, con elevata precisione di controllo, risposta rapida e visualizzazione dello stato chiaro.

Modalità di protezione del software: sovracorrente elevata (9), sovracorrente bassa (8), guasto esterno (4), guasto dell'alimentazione in ingresso (perdita di fase, sovratensione, sottotensione, grave squilibrio della tensione trifase, display 3), guasto dell'acqua di raffreddamento (2), rapporto tensione e corrente inappropriato (L), guasto dell'inverter (Y).

Protezione hardware: protezione interruttore principale, assorbimento capacitivo della resistenza, protezione resistenza (protezione contro i fulmini), protezione contro la fusione rapida.

parte inverter: inverte la corrente 0-250 CC inviata dall'armadio raddrizzatore in una corrente ad alta frequenza di centinaia di kHz per soddisfare le esigenze dei tubi saldati.

L'armadio dell'inverter è composto dalle seguenti parti: unità di potenza, condensatore di canale, reattanza di dispersione, circuito di controllo, condizionatore d'aria di raffreddamento, ecc.
