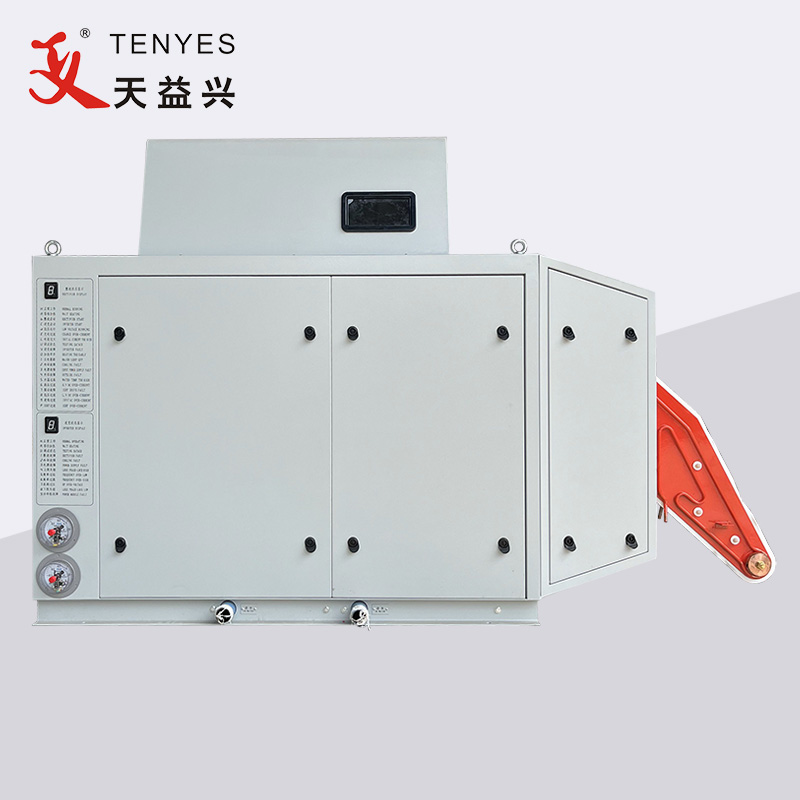

Saldatore per tubi compatto ad alta frequenza a stato solido da 300 kW

TENYES è un'azienda cinese di grande reputazione con una reputazione consolidata nella produzione di apparecchiature per la saldatura di tubi ad alta frequenza a stato solido, inclusa la saldatrice compatta per tubi ad alta frequenza a stato solido da 300KW. La saldatrice per tubi compatta ad alta frequenza a stato solido TENYES 300KW è un design avanzato, caratteristiche tecnologiche, apparecchiature di saldatura affidabili. La saldatrice per tubi compatta ad alta frequenza a stato solido da 300KW adotta un armadio raddrizzatore a controllo digitale e adotta un alimentatore switching PWM per aumentare il fattore di potenza della saldatrice e la CC utilizza la reattanza a onda piatta come filtro per soddisfare i requisiti di funzionamento dell'inverter al fine di ridurre l'ondulazione della tensione di uscita della saldatrice e migliorare l'indice del coefficiente d'onda.

Invia richiesta

Descrizione del prodotto

Parametri tecnici

Modello	GGP300-0.3-H
Applicazione	Saldatura di acciaio al carbonio, nastri di acciaio zincato, ferro inossidabile, alluminio e altri materiali, intervallo di spessore della parete compreso tra 0,5 e 1,5 mm. Saldatura (tubo tondo, tubo quadrato, tubo a forma speciale, tubo composito), ecc. La velocità di saldatura è di 60-130 metri al minuto.
Dimensioni approssimative	2435 mm900 mm1800 mm (LLA)
Modalità di saldatura	tipo ad induzione
Potenza nominale in uscita	300 kW
Tensione CC nominale	240 V
Corrente continua nominale	1500A
Frequenza nominale	300 KHz
Tutta l'efficienza	η≥90%
Fattore di ondulazione	<1%
Capacità di distribuzione dell'energia	≥360kVA
Fattore di potenza	≥0,96
Tensione di alimentazione	Trifase 380 V/50 Hz (l'apparecchiatura potrebbe funzionare alla tensione di 380 V ± 5%)

Breve introduzione e vantaggi della saldatrice per tubi compatta ad alta frequenza a stato solido da 300 kW

Cari clienti, grazie per aver scelto la nostra attrezzatura. Faremo del nostro meglio per collaborare con voi in buona fede, per far funzionare bene le nostre attrezzature e il nostro servizio post-vendita, per ottenere le migliori prestazioni e creare il massimo vantaggio per voi.

Per evitare inutili perdite, vorremmo ora descrivere più in dettaglio i requisiti per l'installazione e l'uso dell'apparecchiatura e le problematiche da segnalare.

Questa apparecchiatura è una macchina ad alta tecnologia ed è stata sviluppata con cura dagli ingegneri della nostra azienda sulla base dell'alta frequenza a stato solido comune della nostra azienda. Anche questo saldatore viene utilizzato nel campo dei tubi saldati a cordone diritto (saldatura a induzione, saldatura a contatto), tempra, brasatura e così via. Rispetto alle apparecchiature ad alta frequenza a stato solido originali e normali, presenta i seguenti vantaggi:

1. Piccole dimensioni e peso leggero: la parte di rettifica e la parte dell'inverter sono installate in un unico armadio. L'installazione è compatta e ragionevole. Il volume complessivo è inferiore del 50% rispetto alle normali apparecchiature ad alta frequenza con le stesse specifiche e il peso è ridotto di oltre il 30%.

2. Risparmio energetico e risparmio idrico: senza il trasformatore step-down, i cavi di interconnessione sono ovviamente accorciati e il fattore di potenza arriva fino a 0,95, riducendo così molte perdite di linea o cavi. I test hanno dimostrato che questa apparecchiatura può far risparmiare più del 5% di elettricità rispetto alle normali apparecchiature ad alta frequenza a stato solido con le stesse specifiche.

3. La parte raddrizzatore adotta il ponte raddrizzatore incontrollabile a diodi, quindi non è necessario riconoscere la fase e l'alimentatore trifase ABC è collegato liberamente, il che è conveniente per test e manutenzione.

Descrizione del circuito principale

Il circuito principale di questo dispositivo è sostanzialmente lo stesso dell'alimentatore a tiristori a frequenza intermedia (vedi figura allegata). La CA trifase da 380 V entra nel ponte trifase a controllo completo e diventa una CC pulsante. Il reattore di livellamento e il dispositivo di filtraggio convertono questo filtro CC in un filtro CC diretto, per poi diventare un serbatoio di alimentazione CA ad alta frequenza attraverso il ponte inverter monofase. Il circuito (il condensatore e l'induttore formano un serbatoio) funge da fonte di energia oscillante.
