Saldatore ad alta frequenza a stato solido con trasformatore a secco interno

Questa saldatrice ad alta frequenza a stato solido per trasformatore a secco TENYES Inside è appositamente progettata per la saldatura di tubi a giuntura diritta.

Adotta componenti ad alta potenza del MOSFET IR IRFP460 statunitense e del diodo a recupero rapido DSEI60-06A della società tedesca IXYS. Il condensatore ad alta potenza C e la bobina dell'induttore L compongono un circuito di risonanza parallelo ad alta tensione in modalità corrente, che non necessita di trasformatore di uscita. Pertanto, non solo migliora l'efficienza, ma aumenta anche l'affidabilità del saldatore.

TENYES SCR all'interno del trasformatore a secco saldatore ad alta frequenza a stato solido Introduzione

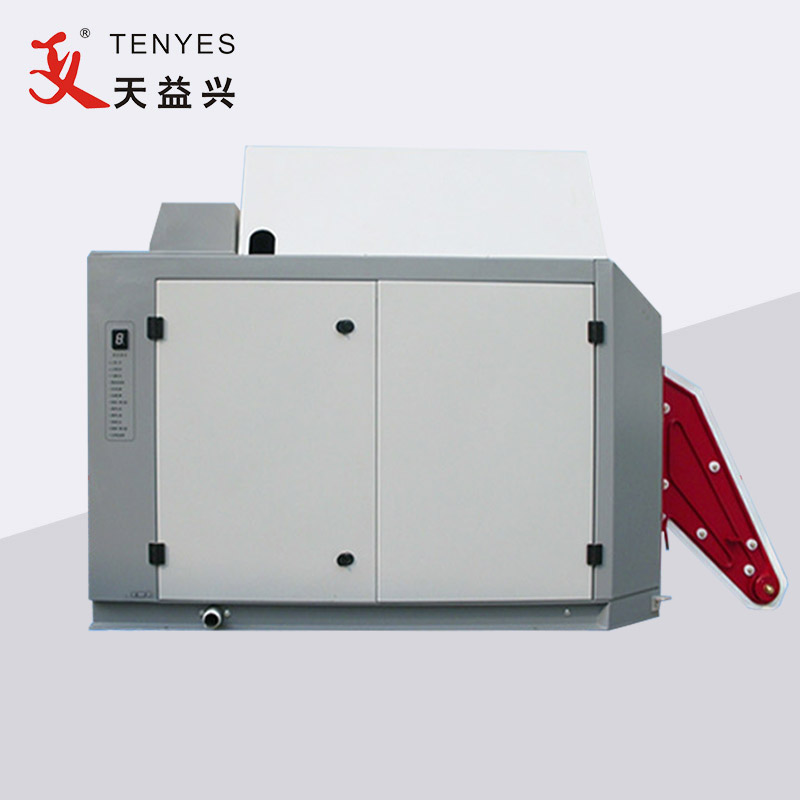

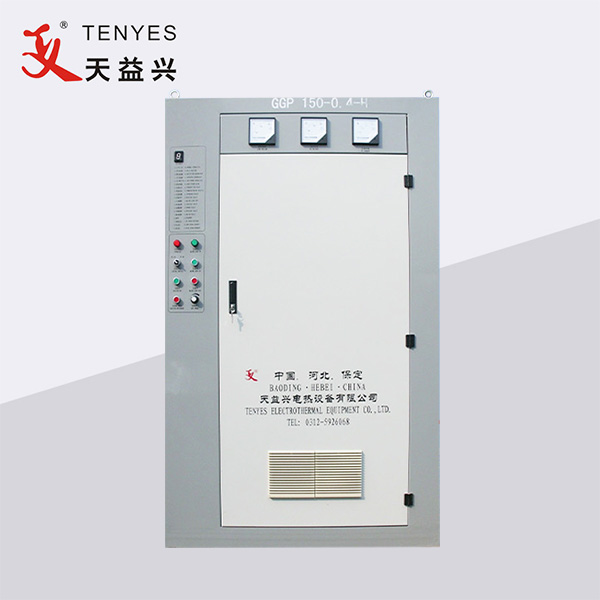

Questa saldatrice ad alta frequenza a stato solido per trasformatore a secco TENYES SCR Inside è la saldatrice per tubi più stabile e questa saldatrice ha una garanzia di 1 anno. La saldatrice ad alta frequenza a stato solido per trasformatore a secco TENYES SCR Inside è costituita principalmente da armadio raddrizzatore, armadio inverter (incluso condizionatore d'aria), console, sistema di raffreddamento e trasformatore step-down. Adottiamo la tradizionale tecnologia di rettifica SCR. Siamo in grado di produrre saldatrici ad alta frequenza a stato solido per trasformatori a secco interni SCR da 50KW a 1200KW.

Parametro del saldatore ad alta frequenza a stato solido all'interno del trasformatore a secco TENYES SCR (specifica)

TENYES SCR all'interno del trasformatore a secco saldatore ad alta frequenza a stato solido Caratteristica e applicazione

Saldatore Ambito di applicazione del saldatore ad alta frequenza a stato solido all'interno del trasformatore a secco SCR:

Viene utilizzato principalmente per la saldatura di vari tipi di tubi longitudinali in acciaio come acciaio a basso tenore di carbonio, acciaio ad alta resistenza, acciaio legato, ecc.

Caratteristiche del saldatore ad alta frequenza a stato solido interno del trasformatore secco SCR:

1. Nessuna alta tensione, sicura, affidabile ed efficiente.

2. I componenti principali sono prodotti di marchi famosi a livello internazionale, come: IR, IXYS e Siemens, ecc.

3. Circuito di controllo a doppio feedback di tensione e corrente, regolazione stabile, alta precisione, piccola interferenza.

4. La gamma di potenza è regolabile in continuo dallo 0 al 100%, con sistemi di protezione da sovratensione, sovracorrente e altri guasti.

5. Il display dello stato di funzionamento è digitale, il funzionamento è semplice e la manutenzione è conveniente.

6. La qualità della saldatura è buona e la larghezza e il calore della saldatura sono uniformi.

Dettagli della saldatrice ad alta frequenza a stato solido TENYES SCR all'interno del trasformatore a secco

Il principio di base della saldatrice ad alta frequenza a stato solido SCR Inside Dry Transformer: dopo che la normale corrente alternata trifase viene ridotta dal trasformatore, entra nell'armadio del raddrizzatore e diventa corrente continua regolabile in continuo dopo la rettifica, la regolazione della tensione e i collegamenti di filtraggio ; Quindi entra nel ponte dell'inverter (il componente di alimentazione principale utilizza un MOSFET a transistor ad alta potenza) e passa a una corrente ad alta frequenza, che può essere utilizzata per il riscaldamento a induzione alimentando il carico. L'unità di potenza tramite inverter adotta una struttura modulare, ciascuna coppia di unità di potenza può produrre più di 50 kW e il numero di unità di potenza utilizzate varia a seconda della potenza dell'apparecchiatura. Il canale ha la forma di risonanza mista serie-parallela, non c'è alta tensione e non c'è trasformatore di uscita.
