Saldatrice per tubi ad alta frequenza da 500KW

TENYES è un produttore leader di saldatrici per tubi ad alta frequenza in Cina. Con oltre 20 anni di esperienza nel settore, TENYES è diventato un fornitore di fiducia per aziende e appaltatori che cercano una fonte affidabile di saldatrici ad alta frequenza. TENYES fornisce un eccellente servizio post-vendita e supporto tecnico per garantire che i propri clienti gestiscano facilmente la saldatrice. La saldatrice per tubi ad alta frequenza da 500 kW dispone di oltre 20 tipi di misure di protezione installate sull'intera macchina per massimizzare la stabilità dell'attrezzatura e prevenirne danni. Tutte le informazioni sugli allarmi vengono elaborate dalla scheda di controllo e inviate al sistema PLC. Attraverso lo schermo del display, il personale di manutenzione può facilmente comprendere la causa del guasto dell'apparecchiatura e come gestirlo.

Invia richiesta

Descrizione del prodotto

L'apparecchiatura è costituita principalmente da un trasformatore, un armadio raddrizzatore e un armadio inverter. Utilizzato principalmente nelle linee di produzione di tubi saldati con giunture diritte ad alta frequenza.

Principio di funzionamento della saldatrice per tubi ad alta frequenza 500KW:

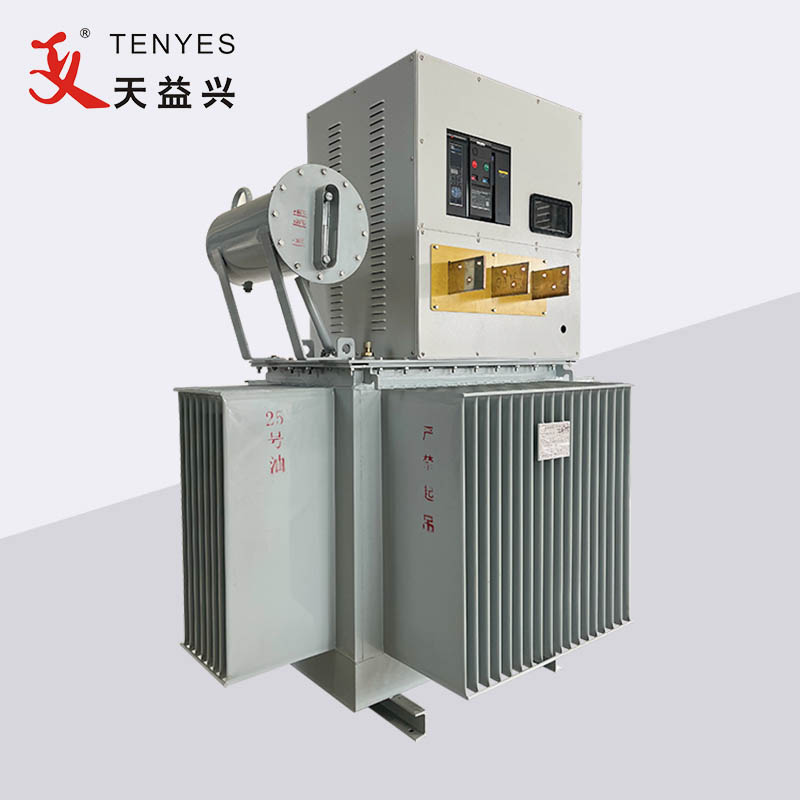

La normale alimentazione CA trifase (tensione di linea 380 V, frequenza 50 HZ) viene ridotta da un trasformatore (tensione di linea 200 V, frequenza 50 HZ), entra nell'armadio del raddrizzatore, subisce rettifica, regolazione della tensione e filtraggio e diventa potenza CC regolabile in continuo da 0 a 240 V; Entrando nuovamente nel ponte dell'inverter (utilizzando un MOSFET a transistor ad alta potenza), diventa corrente ad alta frequenza, che può essere fornita allo slot di carico per il riscaldamento a induzione.

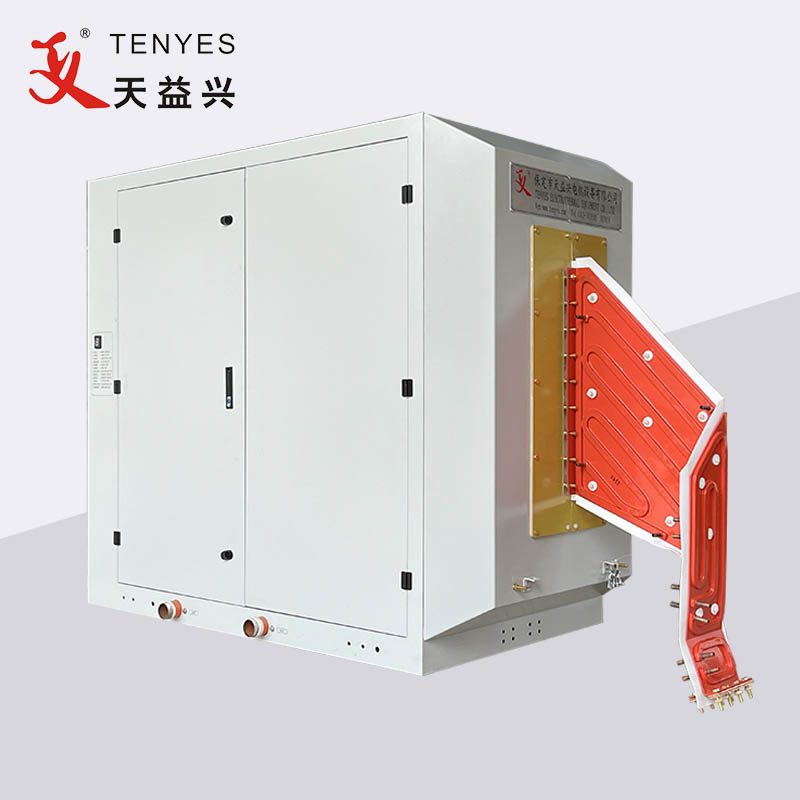

L'unità di potenza con slot inverter adotta una struttura modulare e ciascuna coppia di unità di potenza può produrre una potenza di oltre 50KW. Il numero di unità di potenza utilizzate varia a seconda della potenza dell'attrezzatura e la struttura di base dell'attrezzatura è la stessa indipendentemente dalle sue dimensioni. Lo slot è una forma risonante ibrida parallela in serie, senza alta tensione e trasformatore di uscita. Il numero di unità di alimentazione utilizzate in questo dispositivo è di dieci coppie.

I principali vantaggi di questa saldatrice per tubi ad alta frequenza da 500KW sono:

1. Nessuna alta tensione, sicura, affidabile ed efficiente.

2. I componenti principali sono tutti prodotti importati da aziende come IR, IXYS e Siemens.

3. Adozione della modulazione di larghezza di impulso o del circuito di regolazione della tensione controllato da microcomputer, regolazione stabile, alta precisione e bassa interferenza armonica.

4. La gamma di potenza è regolabile all'infinito da 0 a 100% e dispone di sistemi di protezione da guasti come sovratensione e sovracorrente.

5. Visualizzazione digitale dello stato del lavoro, funzionamento semplice e manutenzione conveniente.

6. Buona qualità di saldatura, larghezza e calore di saldatura uniformi, con poche sbavature interne ed esterne.

Applicazione		Parametro operativo		Requisiti di alimentazione
Diametro esterno del tubo d'acciaio	Φ114-Φ219	Potenza nominale	500 kW	Modulo di alimentazione	3AC380±5%
Spessore del nastro di acciaio	4.0-10.0	Tensione CC nominale	240 V
Modalità di saldatura	Tipo a induzione o contatto	Corrente continua nominale	2500A	Capacità di alimentazione	Più grande di 600KVA
		Frequenza nominale	200KHz	Fattore di potenza	≥0,85
Velocità di saldatura	10-20(m)	Efficienza	≥85%	Cavo di alimentazione	plastica-rame≥500mm² Cavo di terra≥250mm²
		Potenza HF in uscita	≥500kW
