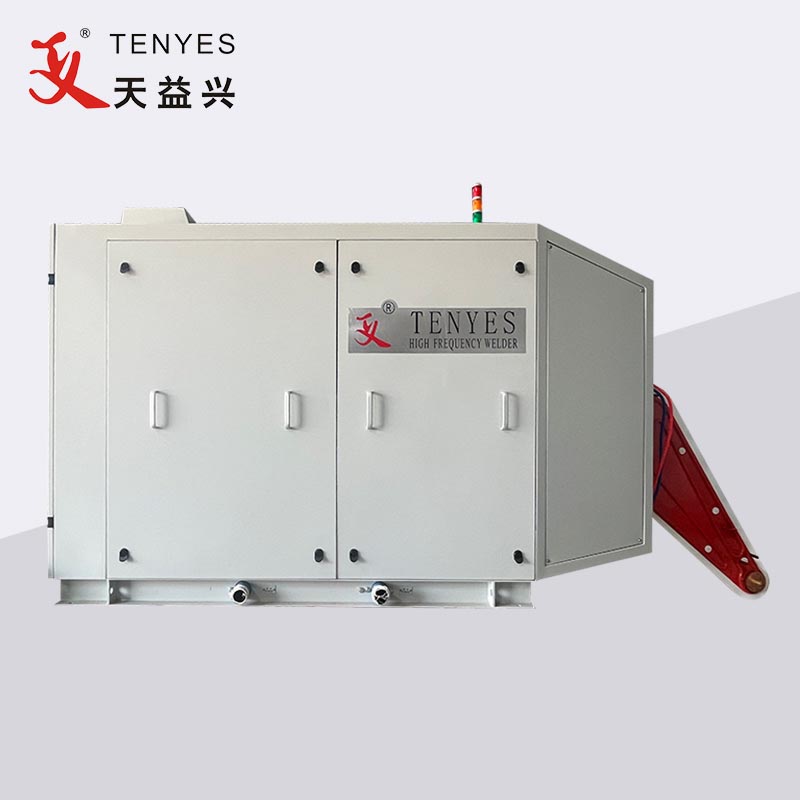

Saldatore per tubi ad alta frequenza a stato solido SiC-MOSFET

Con il miglioramento della tecnologia, recentemente per il saldatore ad alta frequenza a stato solido è stato adottato un materiale semiconduttore di terza generazione chiamato SiC-MOSFET.

Caratteristiche prestazionali dei materiali semiconduttori di terza generazione SiC-MOSFET

1. Resistenza alle alte temperature e alle alte pressioni: il SiC ha un ampio intervallo di banda circa 3 volte quello del Si, quindi può realizzare dispositivi di potenza che possono funzionare stabilmente anche in condizioni di alta temperatura. L'intensità del campo di rottura dell'isolamento del SiC è 10 volte quella del Si, quindi è possibile fabbricare dispositivi di potenza ad alta tensione con una concentrazione di drogaggio più elevata e uno strato di deriva con spessore del film più sottile rispetto ai dispositivi Si.

2. Miniaturizzazione e leggerezza del dispositivo: i dispositivi in ​​carburo di silicio hanno una conduttività termica e una densità di potenza più elevate, che possono semplificare il sistema di dissipazione del calore, in modo da ottenere la miniaturizzazione e la leggerezza del dispositivo.

3. Bassa perdita e alta frequenza: la frequenza di lavoro dei dispositivi in ​​carburo di silicio può raggiungere 10 volte quella dei dispositivi a base di silicio e l'efficienza non diminuisce con l'aumento della frequenza di lavoro, il che può ridurre la perdita di energia di quasi il 50%; Allo stesso tempo, a causa dell'aumento della frequenza, il volume dei componenti periferici come induttanza e trasformatori viene ridotto, e il volume e il costo di altri componenti dopo la composizione del sistema vengono ridotti.

Vantaggi del saldatore per tubi ad alta frequenza a stato solido SiC-MOSFET

Perdita inferiore dell'1,60% rispetto ai dispositivi Si-MOSFET, l'efficienza dell'inverter della saldatrice aumenta di oltre il 10%, l'efficienza della saldatura aumenta di oltre il 5%.

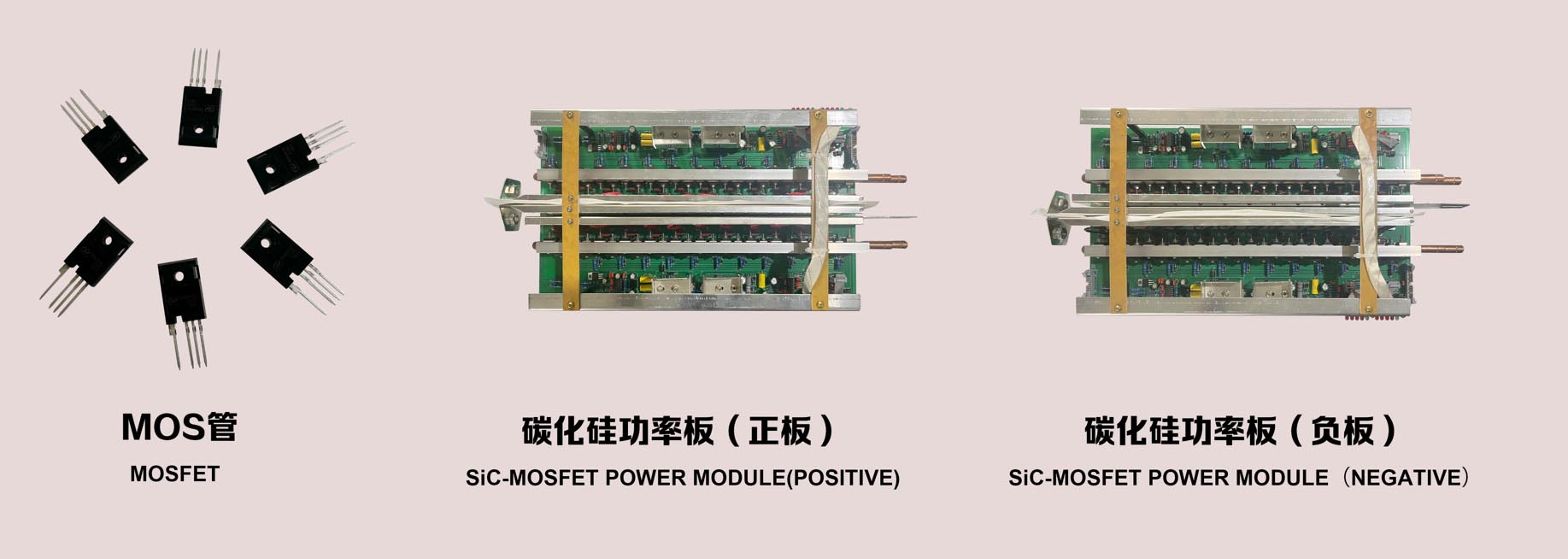

2. La densità di potenza del SiC-MOSFET singolo è elevata, la quantità assemblata viene ridotta di conseguenza, il che riduce direttamente i punti di guasto e le radiazioni elettromagnetiche esterne e migliora l'affidabilità dell'unità di potenza dell'inverter.

3.SiC-MOSFET resiste a una tensione superiore a quella Si-MOSFET originale, la tensione nominale CC del saldatore è stata aumentata di conseguenza con la premessa di garantire la sicurezza (280 V CC per saldatore risonante parallelo e 500 V CC per saldatore risonante in serie). Fattore di potenza del lato rete ≥ 0,94 .

4.La perdita del nuovo dispositivo SiC-MOSFET è solo il 40% del Si-MOSFET, in determinate condizioni di raffreddamento, la frequenza di commutazione può essere più elevata, il saldatore Si-MOSFET risonante in serie adotta la tecnologia di raddoppio della frequenza, adotta SiC-MOSFET può progettare e produrre direttamente fino a Saldatore ad alta frequenza 600KHz.

5.La nuova tensione CC del saldatore SiC-MOSFET aumenta, il fattore di potenza lato rete è elevato, la corrente CA è piccola, la corrente armonica è piccola, il costo di alimentazione e distribuzione a carico del cliente è notevolmente ridotto e l'efficienza dell'alimentatore è effettivamente migliorata.
