Saldatore per tubi compatto HF a stato solido di nuova struttura

Invece del tradizionale layout di tipo separato degli armadi raddrizzatori e degli armadi inverter, questa nuova saldatrice per tubi compatta HF a stato solido integra le due unità funzionali principali in un unico armadio compatto. Questa integrazione non solo riduce l'ingombro complessivo dell'apparecchiatura semplificando la struttura del sistema, ma accorcia anche la distanza del cablaggio interno tra le due unità, riducendo al minimo le interferenze del segnale e migliorando la stabilità della trasmissione di potenza durante il processo di produzione dei tubi saldati.

La saldatrice per tubi compatta HF a stato solido è normalmente costituita dalle seguenti parti:

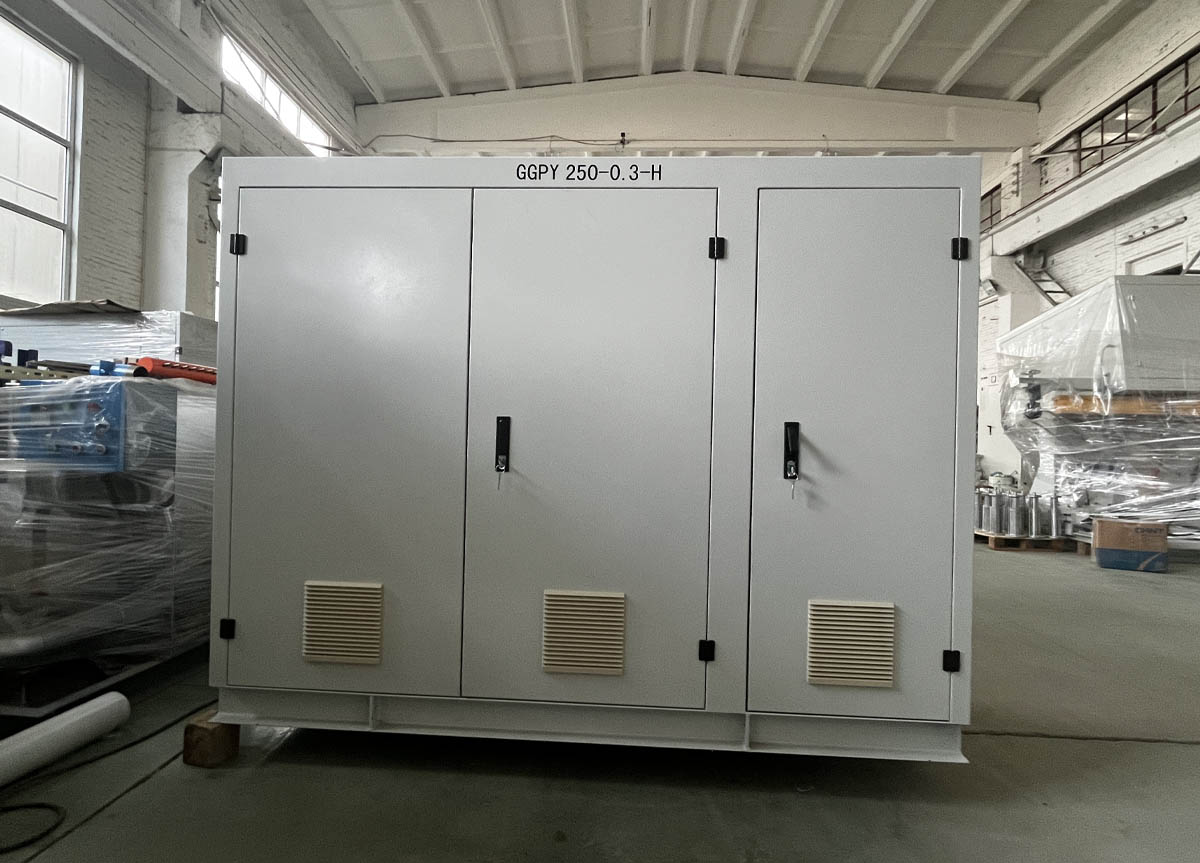

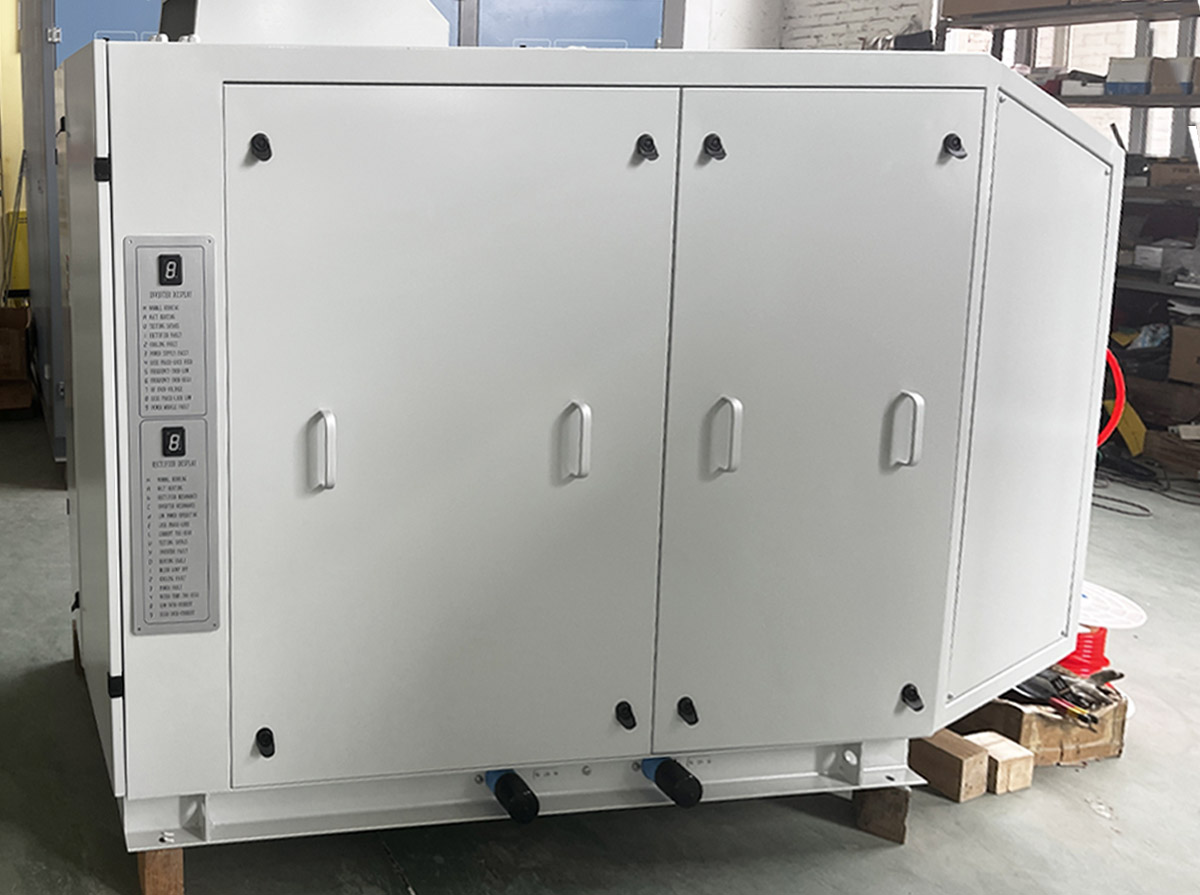

1. Nuova struttura Saldatore per tubi compatto HF a stato solido Armadio principale:

Utilizziamo questa nuova struttura che riunisce il raddrizzatore e l'armadio dell'inverter in un unico armadio. Questo nuovo design può far risparmiare più spazio e facilitare la connessione dei cavi da parte del cliente. Per questa nuova struttura ora progettiamo da 50Kw a 400Kw. Se si tratta di una saldatrice elettrica più grande, suggeriamo comunque di utilizzare un tipo di saldatrice per tubi separata.

2.Armadio del trasformatore a secco

All'interno di questo armadio trasformatore a secco siamo dotati di un trasformatore step-down a secco, che invece del tradizionale trasformatore ad olio, può facilmente completare la consegna della spedizione in molti paesi.

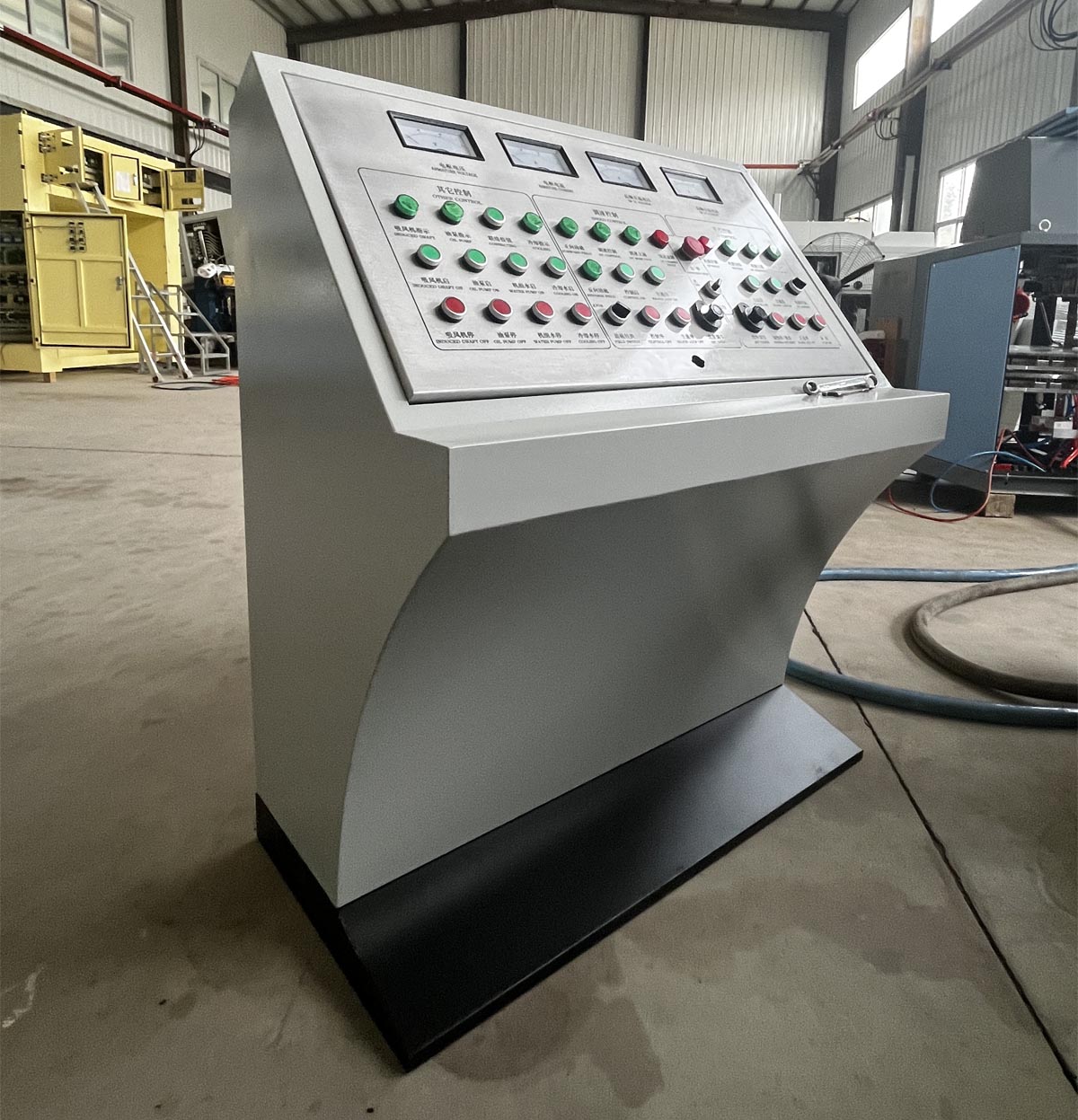

3.Console

La console di controllo centrale può ottenere il funzionamento remoto della saldatrice per tubi compatta HF a stato solido, dell'armadio di controllo della velocità (driver), del refrigeratore d'acqua, dei ventilatori, ecc.

sistemi 4.cooling: sistema di raffreddamento acqua-acqua o sistema di raffreddamento aria-acqua opzionale

Il sistema di raffreddamento della nuova saldatrice per tubi compatta HF a stato solido viene utilizzata principalmente per il raffreddamento a circuito chiuso a circolazione interna della saldatrice ad alta frequenza e degli armadi di controllo della velocità raffreddati ad acqua (driver). Normalmente hanno due tipi: sistema di raffreddamento aria-acqua e sistema di raffreddamento acqua-acqua. Il sistema di raffreddamento aria-acqua può funzionare in modo indipendente e il sistema di raffreddamento acqua-acqua deve essere dotato di una torre di raffreddamento o di una piscina. Questa apparecchiatura occupa una piccola area e la temperatura dell'acqua in ingresso dell'alimentazione di riscaldamento è efficacemente controllata al di sotto di 40° C per garantire la stabilità a lungo termine dell'apparecchiatura di riscaldamento.
